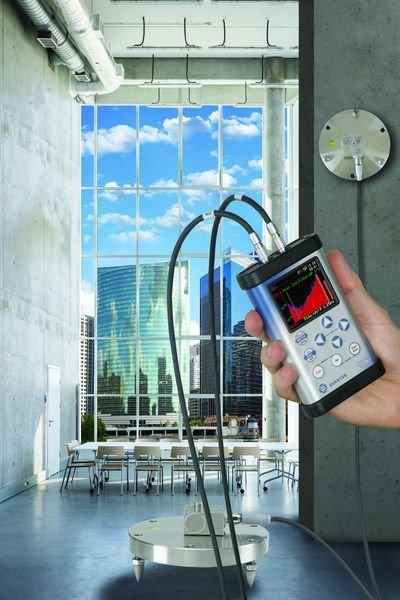

Medidor de Vibração Ambiental – Svantek SV106, acoplado em Acelerômetro SV 84 integrado no kit SV 207B

Normas
ISO 8041-1:2017; ISO 2631-1:1997; ISO 2631-2:2003;
ISO 2631-5:2004; ISO 5349-1:2001; ISO 5349-2:2001

Modo do Medidor
ahw (RMS MÃO-BRAÇO), ahv (VETOR MÃO-BRAÇO), aw (RMS CORPO INTEIRO),
awmax (RMS MAX CORPO INTEIRO), VDV, MaxVDV, awv (VETOR CORPO INTEIRO),
A(8) Exposição Diária, Tempo ELV (TEMPO RESTANTE ATÉ O LIMITE), Tempo EAV (TEMPO RESTANTE ATÉ A AÇÃO)
MTVV, Max, Pico, Pico-Pico

Perfis por Canal
2

Filtros no Perfil (1)
HP, KB, Wd, We, Wk, Wm, Wb, Wc, Wj, Wg, Wf (ISO 2631), Wh (ISO 5349)

Filtros no Perfil (2)
HP, Wp, Vel3 (para medição PPV), Filtros de Limitação de Faixa de Acordo com ISO 8041:2017

Detectores RMS & RMQ
Detectores digitais RMS verdadeiro & RMQ com detecção de pico, resolução de 0,1 dB

Faixa de Medição
Dependente do transdutor:
0,01 m/s² RMS ÷ 50 m/s² Pico (com SV 38V e filtro Wd)
0,1 m/s² RMS ÷ 2000 m/s² Pico (com SV 105 e filtro Wh)

Faixa de Frequência
0,1 Hz ÷ 2 kHz (dependente do transdutor)

Registrador de Dados
Dados históricos incluindo resultados do modo de medição e espectros

Gravação no Domínio do Tempo
Gravação simultânea de sinais no domínio do tempo em 6 canais, frequência de amostragem de 6 kHz (opcional)

Analisador
Análise em tempo real de 6 canais de 1/1 oitava com frequências centrais de 0,5 Hz a 2000 Hz (opcional)
Análise em tempo real de 6 canais de 1/3 oitava com frequências centrais de 0,4 Hz a 2500 Hz (opcional)

Acelerômetro (opcional)
SV 38V acelerômetro tri-axial integrado para medições de corpo inteiro
SV 105 acelerômetro tri-axial integrado incluindo tiras para as mãos
SV 105F acelerômetro tri-axial integrado com sensores de força incluindo tiras para as mãos
SV 150 acelerômetro tri-axial integrado com adaptador para fixação direta em ferramentas elétricas portáteis
SV 151 acelerômetro tri-axial integrado para medições de transmissibilidade SEAT

Entrada
2 x LEMO 5 pinos: seis canais Tipo Direct ou IEPE e 2 canais para transdutores de força

Faixa Dinâmica
90 dB

Faixa de Força
0,2 N ÷ 200 N (somente com o opcional SV 105F)

Taxa de Amostragem
6 kHz

Display
Tela colorida Blanview TFT-LCD 2,4” (320 x 240 pixels)

Interfaces
USB-C, Entrada/Saída Estendida – Saída AC (1 V Pico) ou Entrada/Saída Digital (Disparo – Pulso)

Fonte de Alimentação
Quatro baterias AA (alcalinas) tempo de operação > 12 h¹
Quatro baterias AA recarregáveis tempo de operação > 16 h (4,8 V / 2,6 Ah)¹ (não incluídas)
Interface USB mínimo 500 mA HUB

Memória
Cartão MicroSD 32 GB (removível e expansível até 128 GB)

Condições Ambientais
Temperatura de -10 °C a 50 °C (14 °F a 122 °F)
Umidade até 90 % UR, não condensada
